Vertema-3 è un Sistema Costruttivo a Pannelli Modulari per la realizzazione pratica e veloce di pareti portanti di edifici sismo-resistenti a basso consumo energetico ed elevato isolamento acustico (brevetto europeo E.P. 2692497).

Vertema 3 è composto da uno strato isolante di spessore variabile rinforzato con rete metallica e rivestita con intonaco cementizio alleggerito.

Potete leggere di seguito la descrizione dettagliata sulla composizione e sull'utilizzo dei pannelli; siamo fieri di questo prodotto che consente un rapporto qualità/prezzo al momento inedito sul mercato.

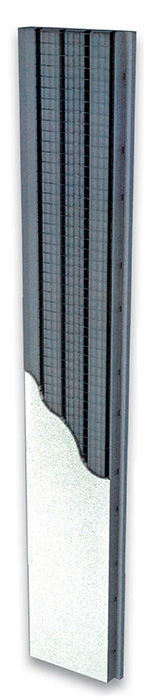

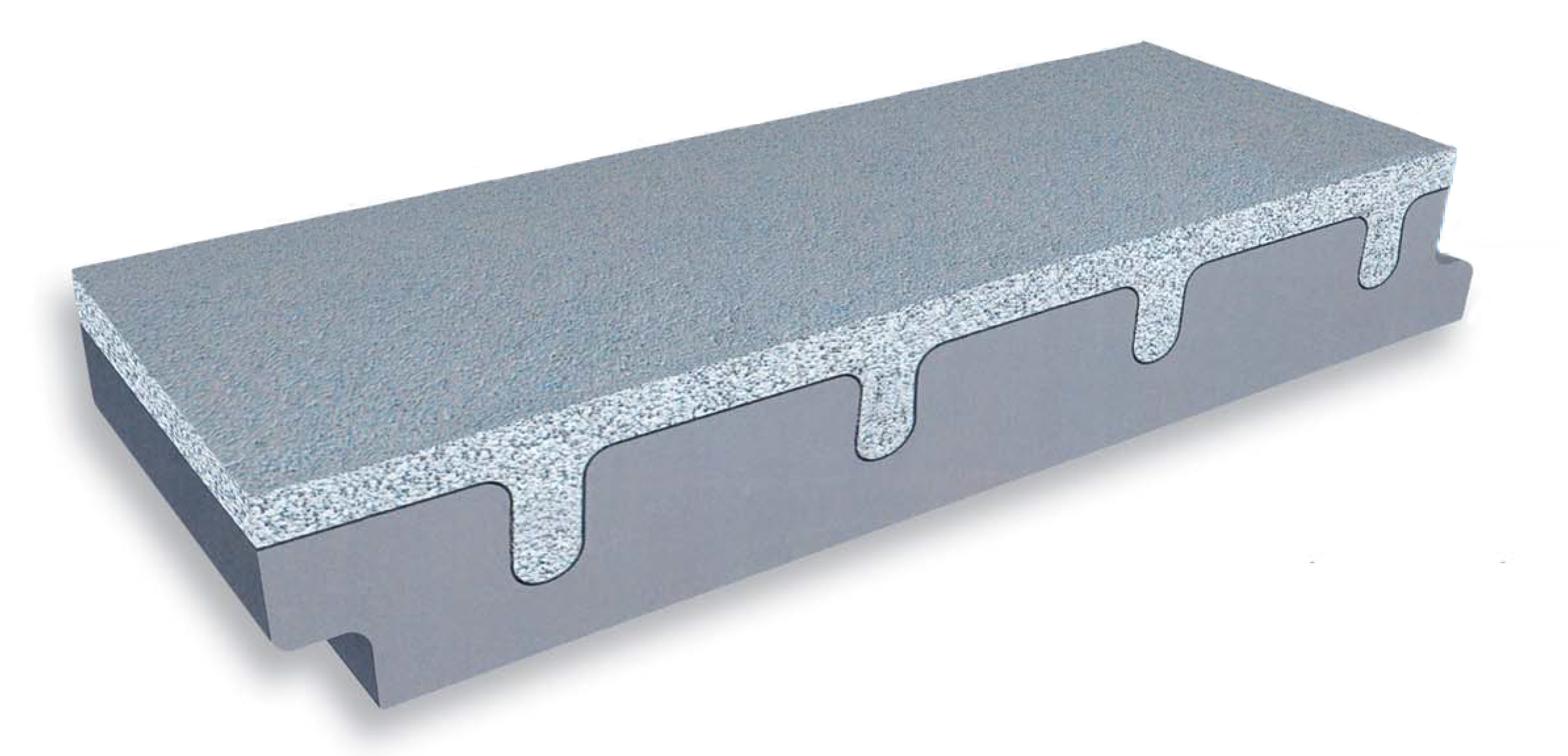

Sezione struttura pannello Vertema 3 Il sistema Vertema 3 è realizzato al 100% da materiali riciclabili, che non costituiscono alcun rischio per la salute umana o dell'ambiente sia durante la loro produzione che nel loro utilizzo.

Componenti del pannello Vertema 3

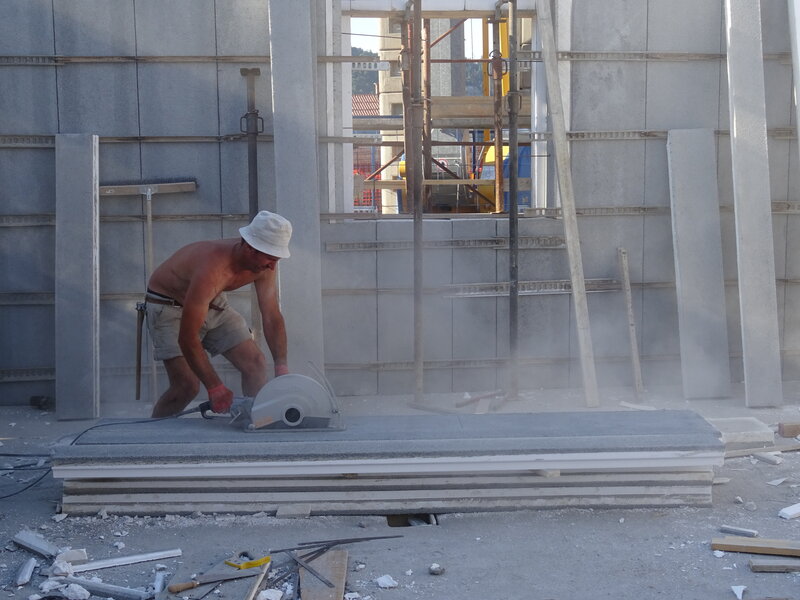

Lo strato isolante di spessore variabile è in polistirene espanso (Neopor tipo 100); il pannello è armato con rete elettrosaldata sagomata e getto in C.L.S. alleggerito con palline in P.S.E. E' facile da tagliare, scanalare, etc. ed adattabile a qualsiasi tipologia progettuale.

Le altezze modulari dei pannelli e l'ampia gamma di spessori disponibili consente di rispondere in modo appropriato a qualsiasi esigenza specifica, a seconda della zona climatica e della classe energetica desiderata.

Vertema 3 ha una profilatura ad incastro, con asole passanti e guaine di contenimento per i tiranti.

I pannelli Vertema 3 possono anche essere impiegati, appositamente dimensionati, come rivestimento isolante per fabbricati esistenti; incollati, tassellati e rasati come un comune cappotto.

La funzionalità del sistema Vertema 3, cui contribuiscono la facilità di installazione dei pannelli ad incastro, la loro altezza modulare, il rivestimento in malta alleggerita cementizia che funge già da prima intonacatura, permettono di procedere velocemente nel lavoro; tale differenza è significativa rispetto ai sistemi tradizionali, più complessi e più lunghi da realizzare.

Vertema 3 garantisce prestazioni di ottimo livello contro caldo, freddo e rumore, capaci di ridurre notevolmente il consumo energetico dell'edificio.
Il sistema assicura infatti la continuità dell'isolamento, consentendo di variare altezze e spessori anche in prossimità dei nodi strutturali e permette di eliminare fenomeni di condensazione interstiziale o superficiale.
Migliora la qualità degli edifici aumentando il comfort acustico e termo-igrometrico in inverno come in estate.

Il fatto di poter variare le dimensioni e gli spessori dei pannelli interni ed esterni secondo le esigenze, consente di ridurre al minimo gli sfridi anche quando vengono utilizzate altezze non standard o spessori specifici.

Come si usa

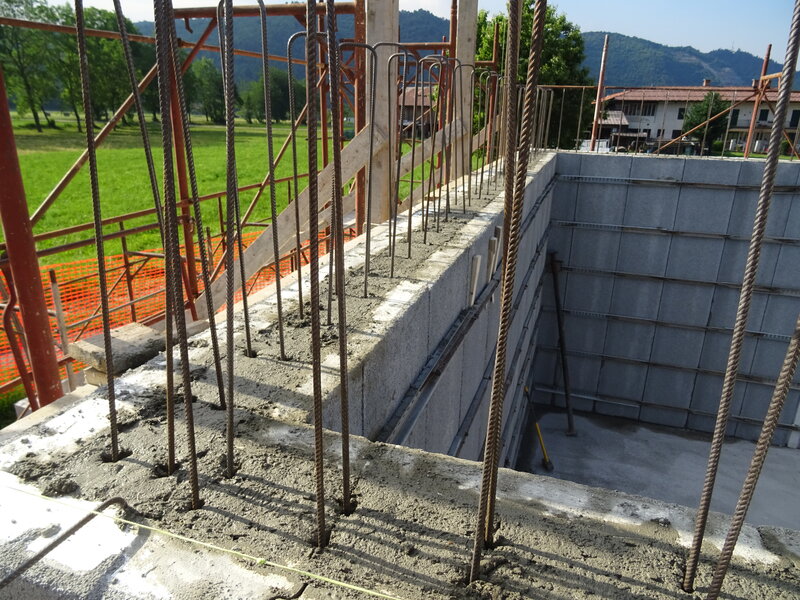

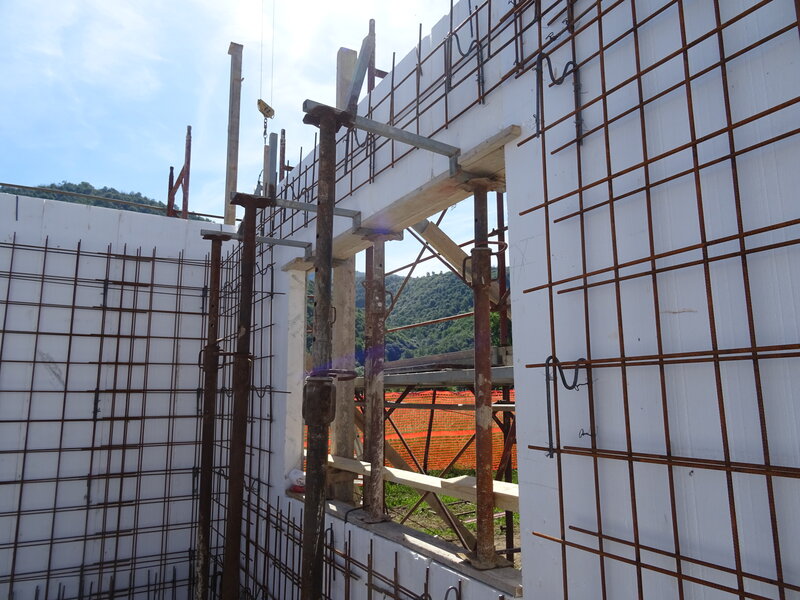

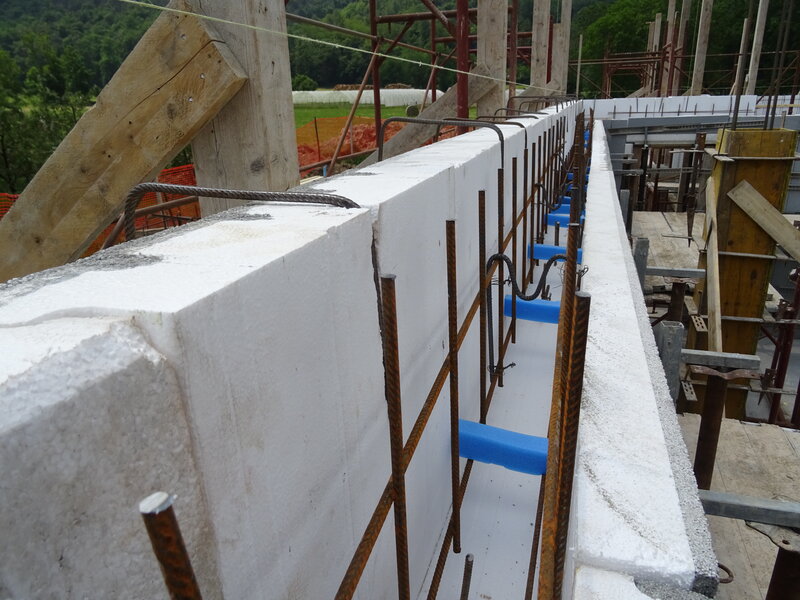

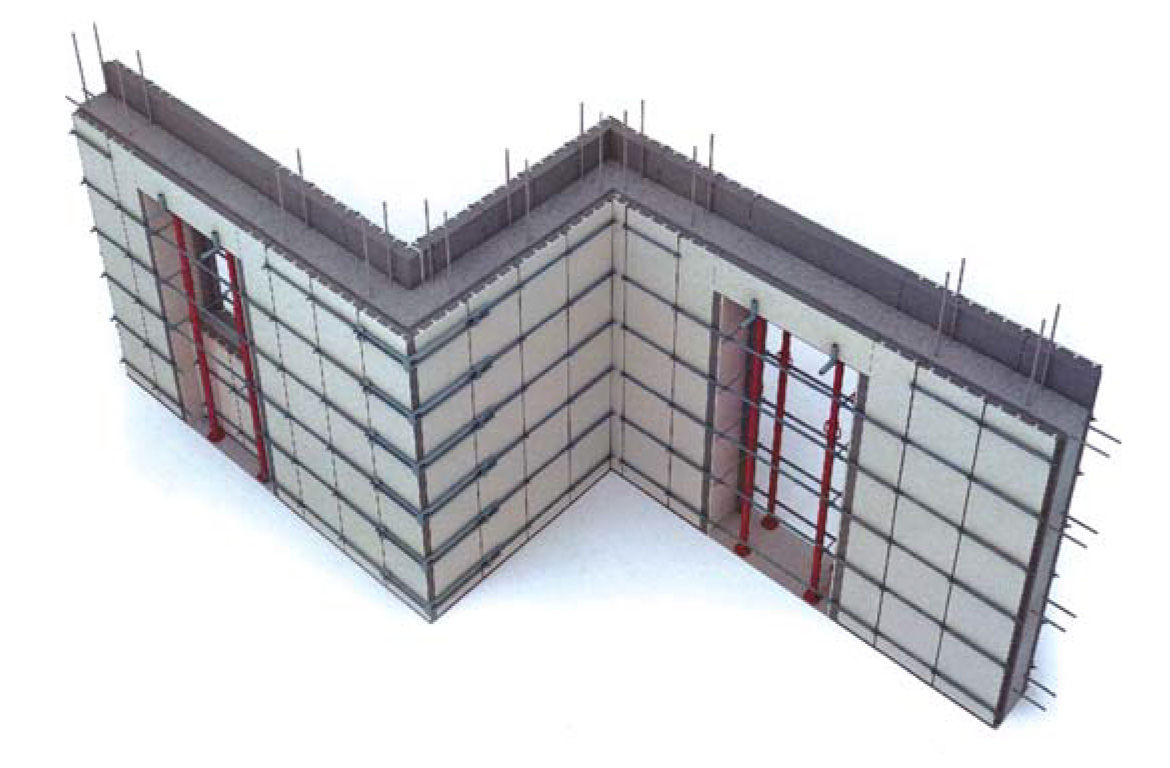

Le pareti vengono realizzate installando l'armatura necessaria nell'intercapedine tra i pannelli esterni ed interni, e gettando il setto in CLS.
L'assenza di collegamenti tra i pannelli interni - esterni e l'armatura del setto interno fa sì che non vi siano ponti termici apprezzabili.

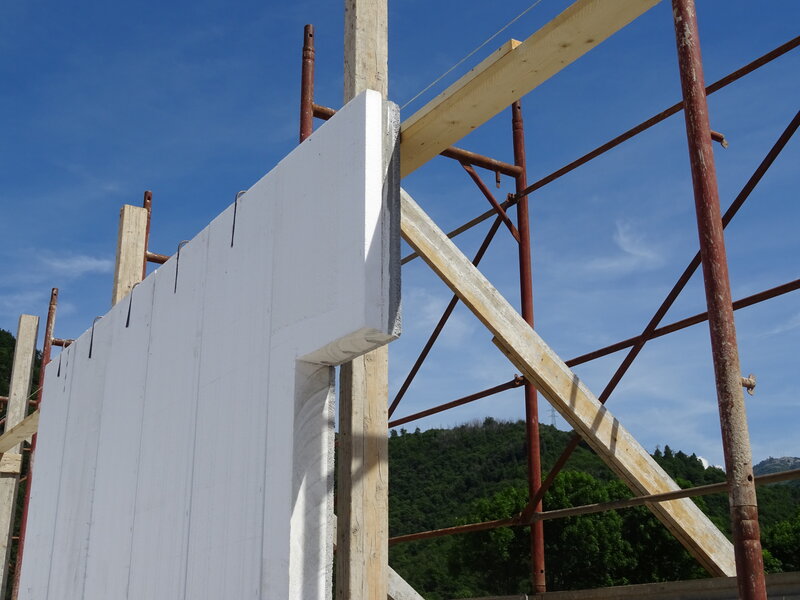

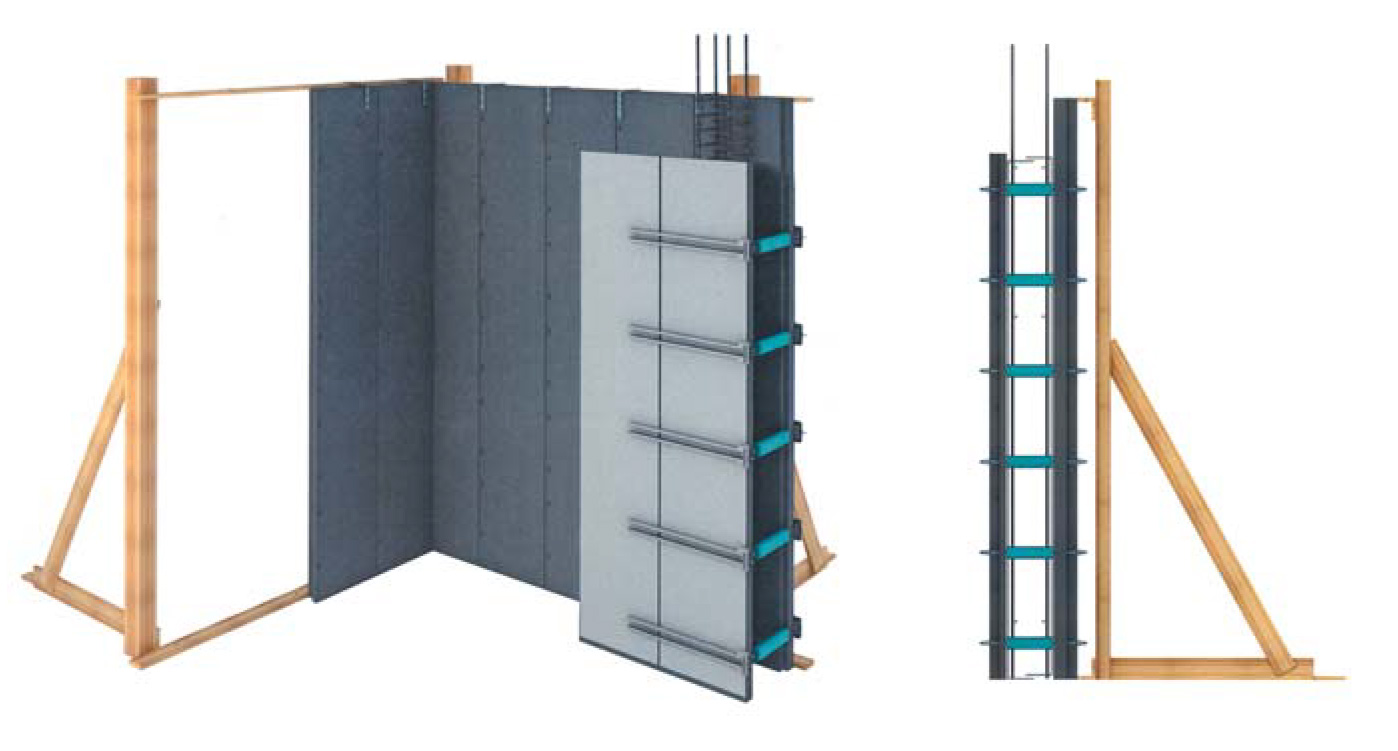

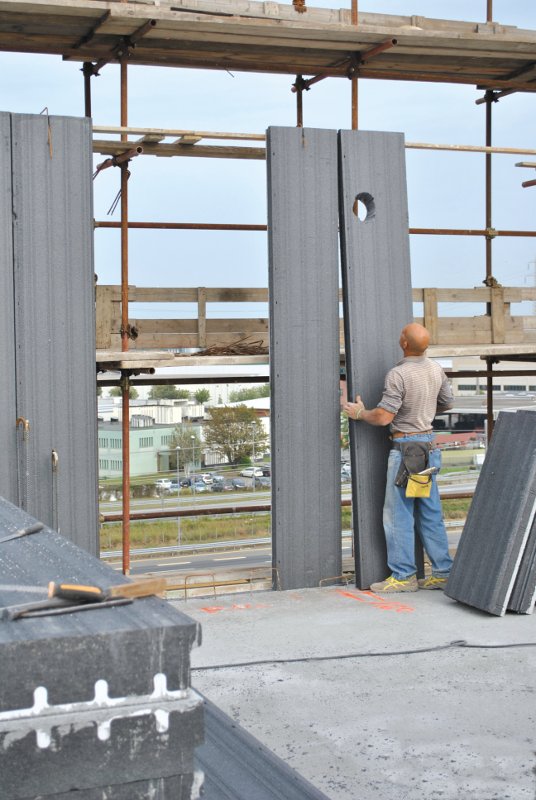

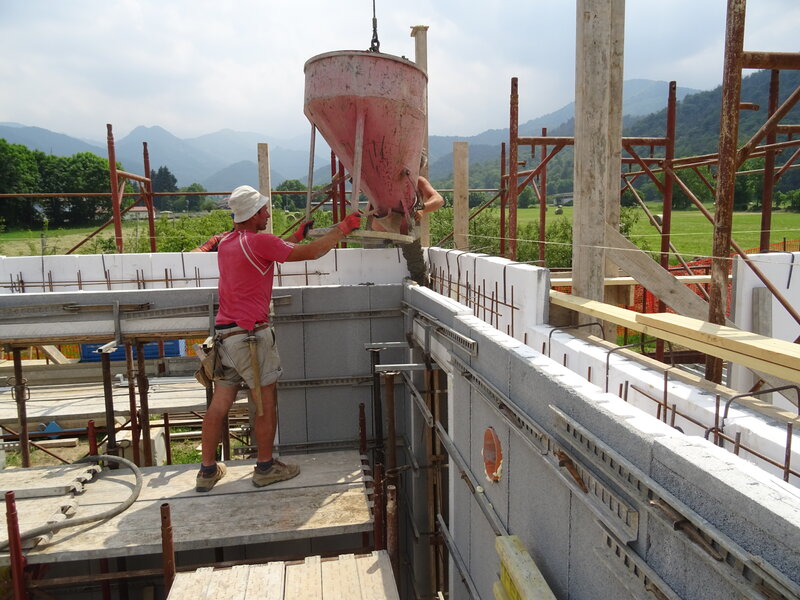

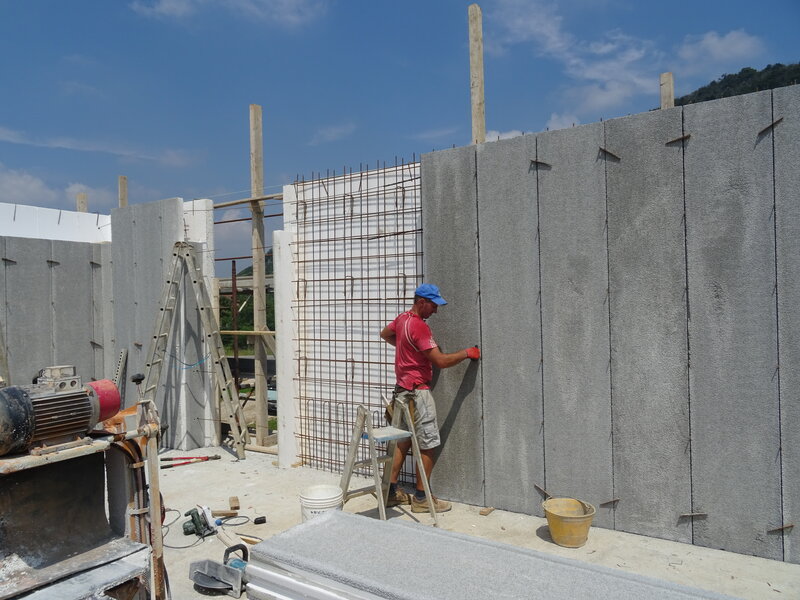

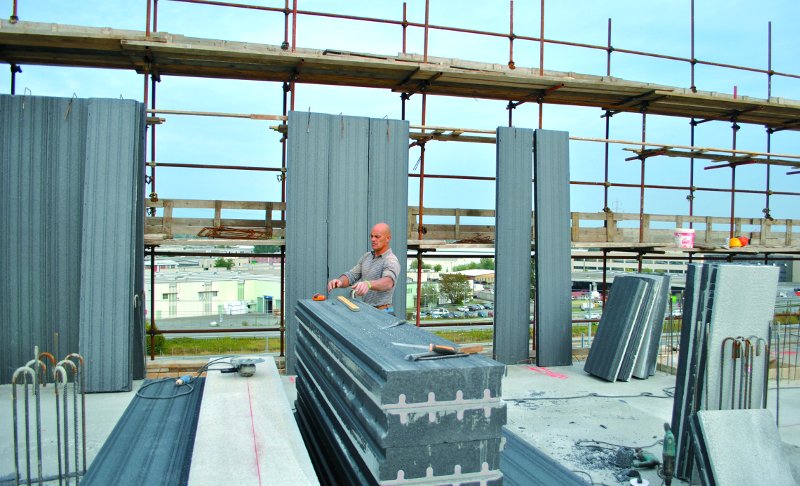

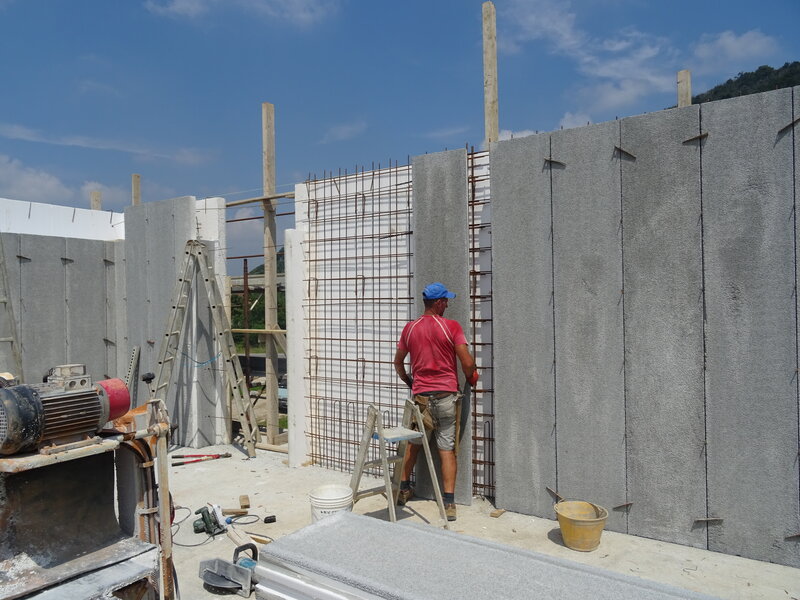

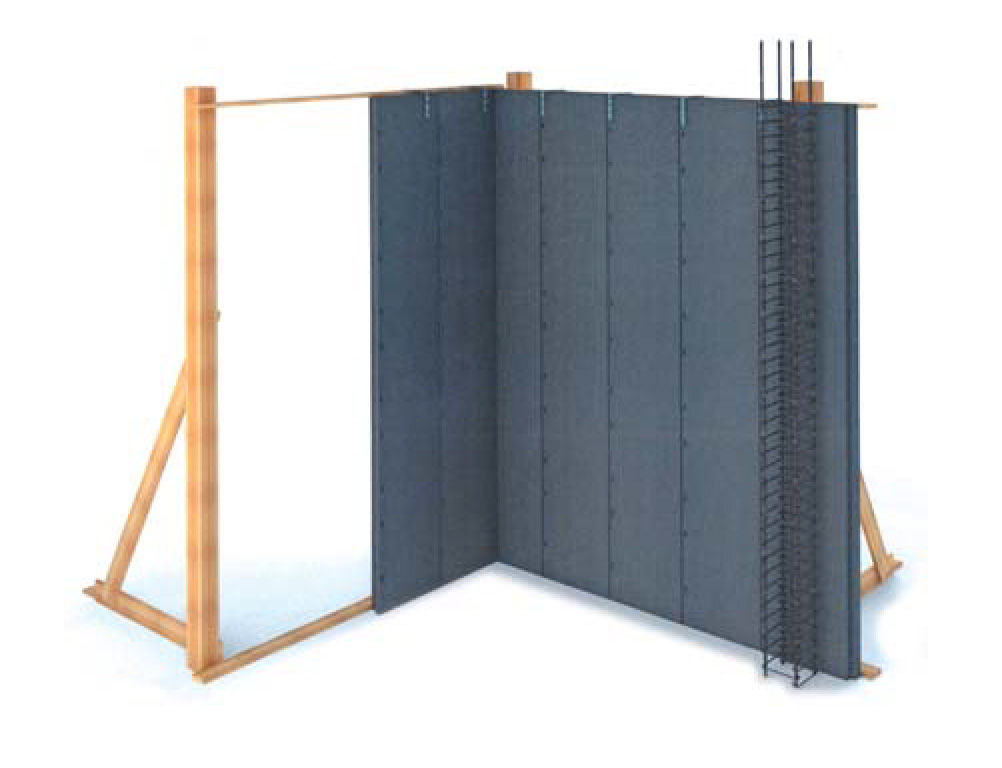

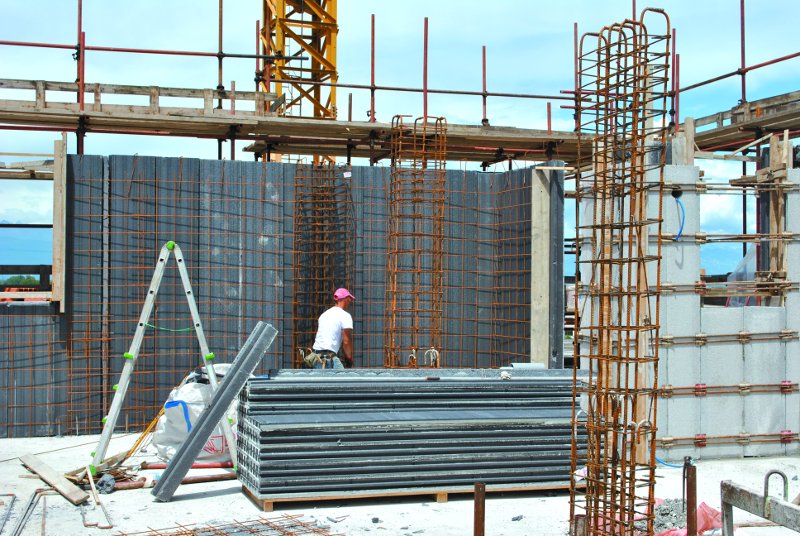

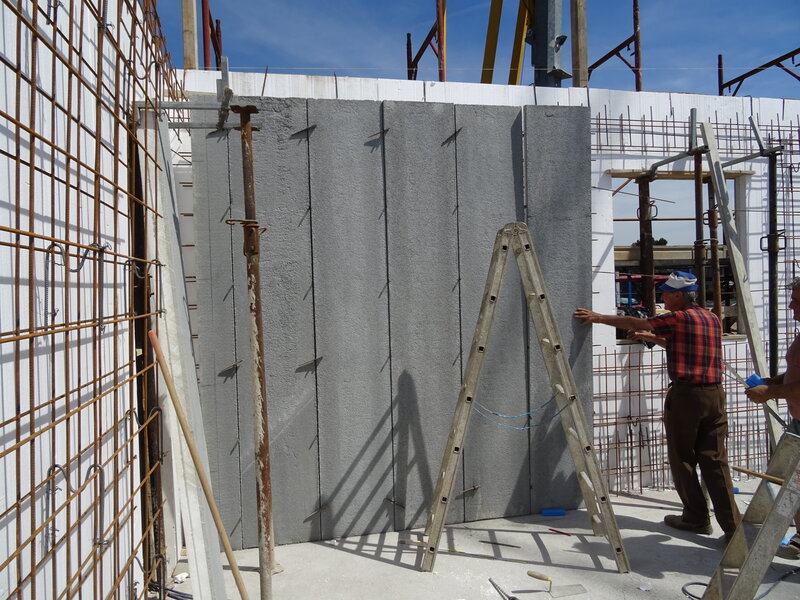

Si dispongono i pannelli Vertema 3 in verticale, installando l'armatura necessaria nell'intercapedine tra i pannelli esterni ed interni; si procede quindi gettando il setto in C.L.S., di spessore variabile secondo le esigenze e le indicazioni dei progettisti.

Il pannello esterno è realizzato appositamente con un'altezza maggiore e funge da spondina di contenimento per il getto dei solai, eliminando anche qui il ponte termico.

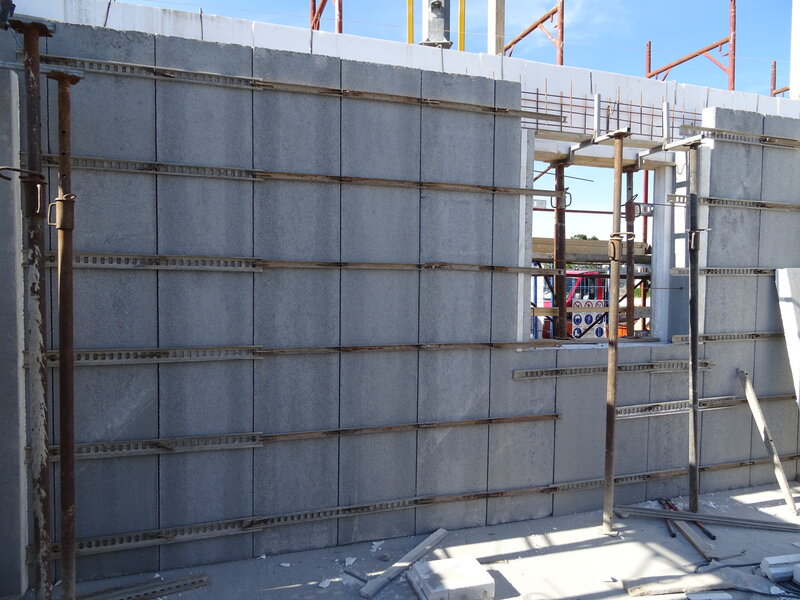

Le asole passanti con guaine di contenimento assicurano una perfetta tenuta dei pannelli impedendo fuoriuscite di C.L.S. Permettono inoltre, a getto eseguito, il recupero e riutilizzo dei tiranti, eliminandone i relativi ponti termici.

Sicurezza in cantiere

La semplificazione delle fasi di lavoro si traduce in meno rischi di infortunio per le maestranze.
Il peso contenuto, la semplicità di posa e la riduzione dei tempi d'installazione rendono non solo più agevoli, ma più sicure tutte le operazioni.

Sismo-resistenza

L'impiego dei pannelli Vertema 3, permette, dipendentemente da come l'edificio viene progettato, di ottenere una costruzione sismo-resistente; nelle struttue antisismiche tradizionali, sono soltanto dei pilastri e relativi travi a reggere il tutto, con i tamponamenti che vengono effettuati successivamente;
I nodi tra pilastri e travi costituiscono pertanto i punti deboli;
Differentemente il sistema Vertema 3 permette di costruire l'intero muro perimetrale portante, che prosegue nei piani e nei solai, costituendo un tuttuno.

Un edificio edificio antisismico tradizionale, è progettato per non crollare durante il terremoto, tuttavia in seguito va ristrutturato; invece un edificio sismo-resistente è indeformabile, pertanto "galleggia" sul terremoto.
